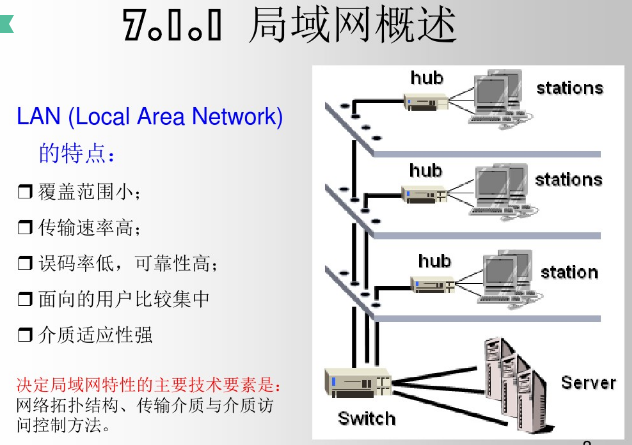

局部区域内的计算机网络,可以理解为一组物理位置上相隔不远的计算机和相关设备的互连集合,该集合允许用户互相通信和共享软/硬件资源。

基本组成

硬件:服务器、工作站、网卡、传输介质、

互连设备

软件:网络操作系统、网络协议、网络应用软件、

网络管理软件


一、计算机网络分类

局域网(Local Area Network,LAN):服务区域是小型化的

城域网(Metropolitan Area Network,MAN)

:连接着多个LAN,范围扩大到大约1~13英里(1英里

=1.6093km),构成MAN的每一个LAN可以属于同一组织,也可以属于多个不同的组织。

广域网(Wide Area Network,WAN):由两个以上的LAN构成,连接可以穿越30英里以上的距离。

。最广为人知的WAN就是Internet,它由全球成千上万的LAN和WAN组成。

LAN、MAN和WAN间的边界划定由四种网络特性——传输介质、协议、拓扑以及私有网和公共网间的边界点来确定网络的类型。

传输介质:指用来连接计算机和网络的电缆、光缆、无线电波或微波。通常LAN结束在传输介质改变的地方。协议:在一个LAN中可以使用一个协议,也可以使用多个协议,但是协议的改变通常指示着LAN的边界。

设计布局(拓扑结构):拓扑结构的改变,例如由星型拓扑变为环型拓扑,就说明一个LAN终止了,而另一种网络类型从此开始了。

私有网和公共网间的边界点:确定它们的起始和终止点。

LAN、MAN采用广播网络技术,WAN采用点到点的交换技术。

二、局域网特征的主要技术决定局域网特征的主要技术:

-拓扑结构-传输介质

-介质访问控制方法三种技术决定了传输数据的类型、网络的响应时间、吞吐量、利用率以及网络应用等各种网络特征。

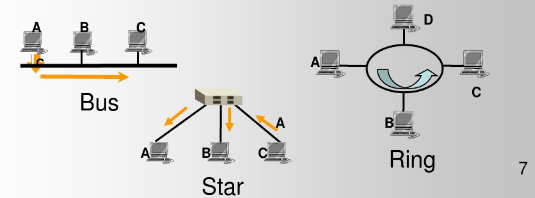

LAN的拓扑结构

常见局域网拓扑结构:

·总线型:结构简单、所需介质长度短、故障隔离和诊断困难。环型:结构简单、所需介质长度短、扩展性差、故障诊断困难。

·星型(树型结构):容错性较高、扩展性好、成本较高、


介质访问控制技术

多个用户共用一个信道时要进行访问控制。

按照用户访问公共介质的方式的不同:随机访问技术和受控访问技术

受控访问技术(控制方式):集中受控访问技术和分散受控访问技术。

介质访问控制技术

(1)随机访问技术:

·随机访问技术是各用户发送数据不受任何限制,可随机发送,多用户争用公共信道的一种访问控制技术(也叫争用方式、竞争方式)。争用成功的用户可获得发送信息的权利,占用整个信道;其他用户就不可再发送信息。

·典型的随机访问技术是带有冲突检测的载波监听多路访问(CSMA/CD)技术。

(2)受控访问技术:

·不允许各用户随机访问信道,而是在一定控制下有序地访问公共信道,以避免出现数据冲突的现象。

受控访问技术

①集中受控访问技术:

·访问控制是由作为控制中心的主机实现的。典型的是轮询方式。

②分散受控访问技术:

·该技术不设控制中心,信道上各站点的地位相等,进行分散控制。典型的是令牌访问控制技术。

传统以太网

1.以太网的概念:

·以太网是由美国Xerox等公司联合开发于1976年推出的局域网,于1980年公布了Ethernet的物理层和数据链路层技术规范,是世界上第一个局域网工业标准,即后来的IEEE802.3标准。以太网采用随机访问控制技术CSMA/CD。

以太网的发展

以太网自70年代后期出现以来,发展非常迅速。其传输速率从最初的10Mbps,发展到100Mbps、1000Mbps,现在已有了10Gbps的以太网。以太网是目前应用最广泛的一类局域网。

传统以太网通常是指传输速率为10Mbps的以太网。

2.传统以太网

·传统以太网使用CSMA/CD介质访问方式,其标准是IEEE802.3。后来在物理层又定义了多种传输介质(粗同轴电缆、细同轴电缆、双绞线和光纤)和拓扑结构(总线型、星型、树型和混合型),形成了一个10Mbps以太网的标准系列:IEEE802.3的10Base-5

、10Base-2、10Base-T和10Base-F标准。

ATM技术

ATM是以小信元为传输单位,面向连接的分组交换技术,可用于传输语音、图像、数据和多媒体宽带信息。

信元结构

ATM信元固定为53字节,其中5个字节为信元头,48字节为信元体(净荷)。

√信元头承载信元的控制信息

√信元体(净荷)承载用户要分发的信息ATM交换是面向连接的,也是在端到端的物理传输通道上建立多条逻辑连接(虚连接)。
