透视概述

透视图的形成

当人透过玻璃窗看室外建筑物时，在玻璃窗上留下的图形，就是建筑物的透视图。透视图的特点：

近大远小，近高远低，近长远短，互相平行的直线的透视汇交于一点。

透视图的作用：根据建筑物的正投影图，绘制建筑物的透视图（效果图），可为人们评估建筑物提供依据。

一点、两点透视的特点

与画面相交的水平线的灭点在视平线上。

·与画面相交又互相平行的直线共一个灭点。与画面重合的点、直线和平面的透视即其自身。与画面平行的互相平行的直线的透视仍互相平行。

透视图的分类

1.一点透视画面与筑物的长度和高度两组棱线的方向平行，此时，宽度方向的棱线有一个灭点。

2.两点透视画面与建筑物的高度方向的棱线平行，而与另外两组棱线的方向倾斜，此时，长度方向和宽度方向的棱线各有一个灭点。

3.三点透视画面与建筑物的长、宽、高三组方向倾斜，此时长、宽、高方向共有三个灭点。

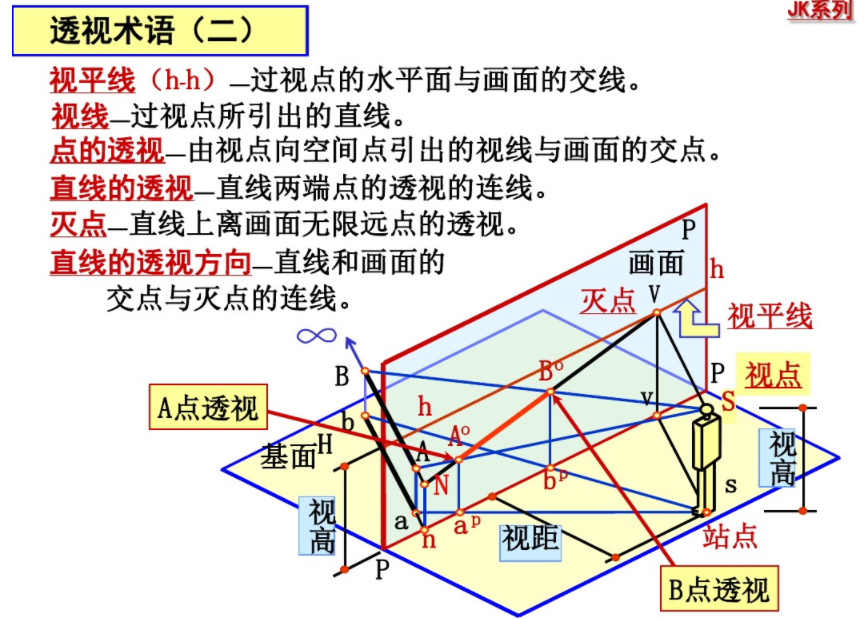

透视术语（一）基面（H）—地面。

画面（P）—透视图所在平面，与基面垂直。

基线一基面与画面的交线。在画面上以P-P表示基线，在平面图中以PH-PH表示画面的位置。视点（S）—人眼所在的位置，即投影中心。

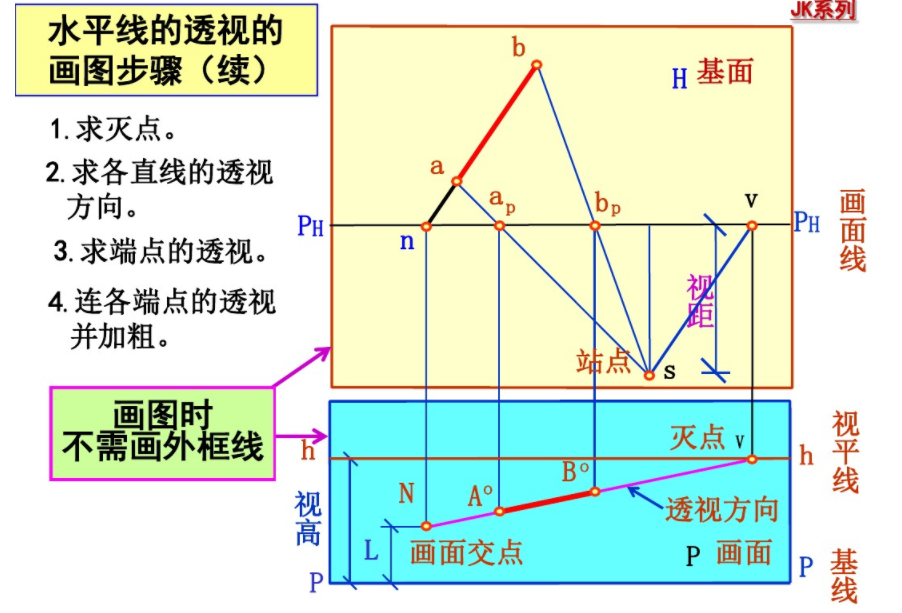

水平线的透视的画图步骤

1. 求灭点一点透视主点即灭点。对两点透视，过站点s作长、宽两方向的平行线，分别交画面线PH-PH于两点，再过这两点分别作垂直线交于视平线h-h上得左右两灭点Vx及Vy（若画面线与视平线不平行，应量取相应距离在视平线上确定灭点）。

2.


2.求各直线的透视方向一般是直线的画面交点与灭点的连线。

3.求端点的透视过站点向各端点连线与画面线相交，过交点引垂线与各自的透视方向线相交即得端点的透视（若画面线与视平线不平行，应量取相应距离到透视图中）。

4.连各端点的透视，加粗可见的透视轮廓线即得。
