画法几何及机械制图mooc(东北大学)

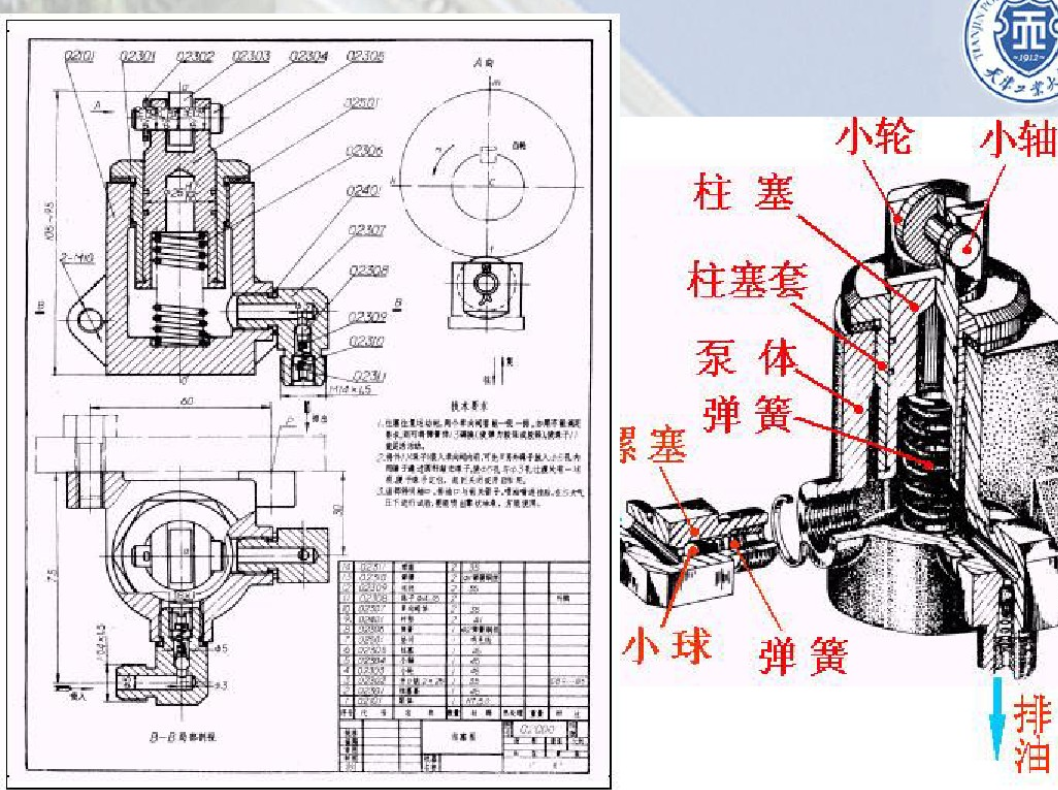

绪论(感域)一、工程制图:工程制图是研究绘制和阅读工程图样的一门科学,是工程界的语言,技术文件技术交流的重要工具。是工科大学生的一门技术基础课。
图示研究机械图样图解
二、本学科的学习目的和内容或
1.掌握正投影理论基础。
2.培养空间想象和空间分析能力。
3.掌握绘图仪器和工具的正确使用方法。
4.能查阅有关制图中的国家标准。
5.培养绘图和阅读机械图样的能力。
第1章
制图的基本知识
本章要求
1)正确了解和掌握国家标准技术制图的有关规定,特别是尺寸注法。
2)了解和掌握简单的几何作图以及圆弧连接。
3)掌握平面图形的分析和尺寸注法。
1.1制图的基本规定

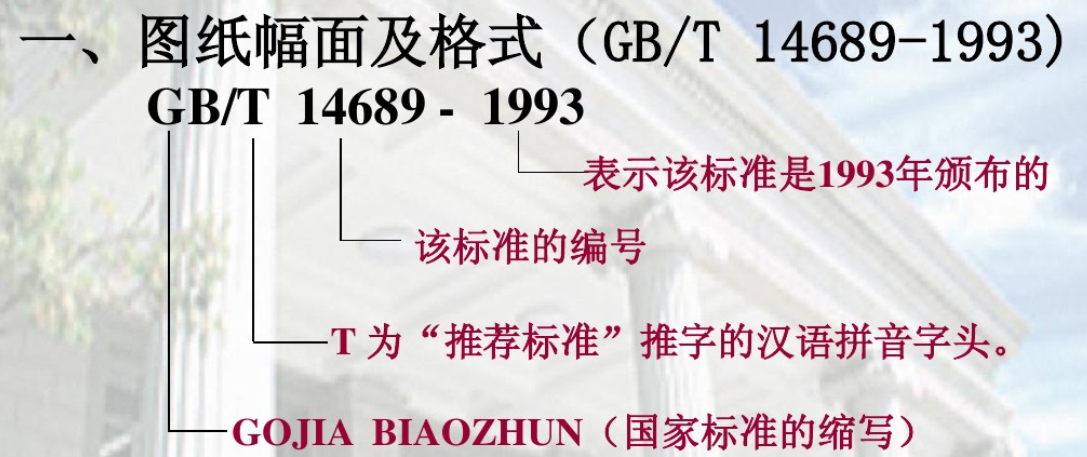

二、比例(GB/T14690-1993))
1、图样的比例:指图形要素的线性尺寸与实物相应要素的线性尺寸之比。
三、字体(GB/T14691-1993)长仿宋体:字体端正、笔画清楚、排列整齐、间隔均匀
横平竖直、注意起落、结构匀称、填满方格字号(汉字字体高度h尺寸,宽度为2h/3):
1.8,2.5,3.5,5,7,10,14,20。
数字和字母一般写成75°斜体字.

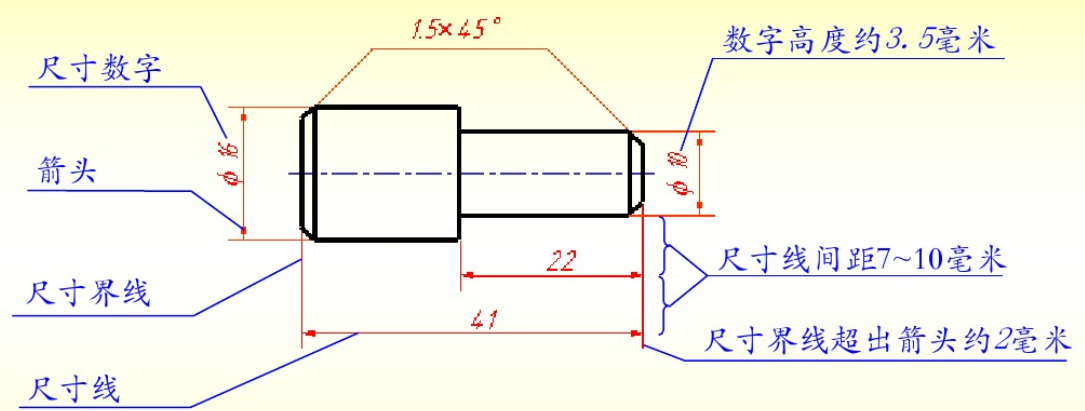

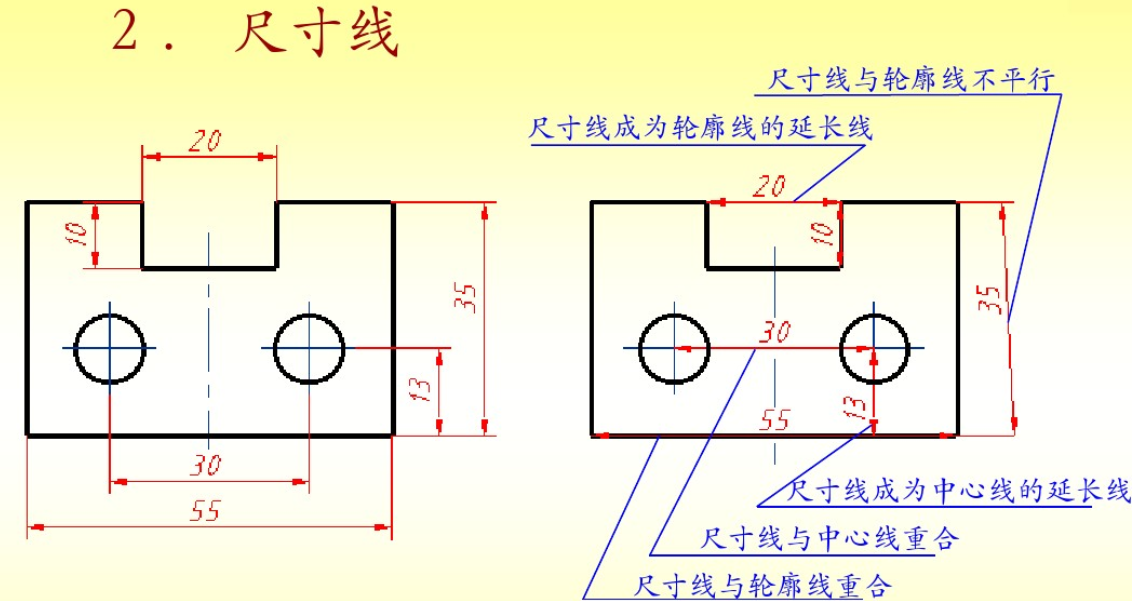

(二)尺寸的组成

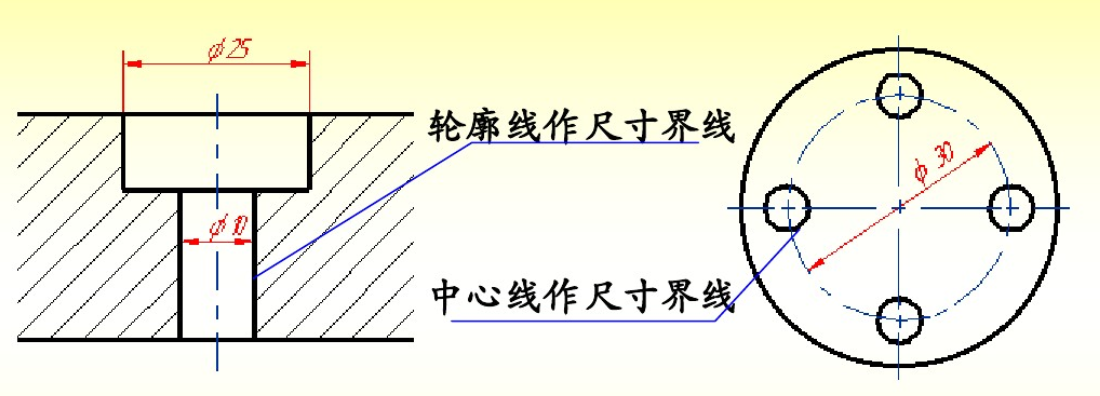

尺寸界线
尺寸界线为细实线,并应由轮廓线、轴线或对称中心线处引出,也可用这些线代替。

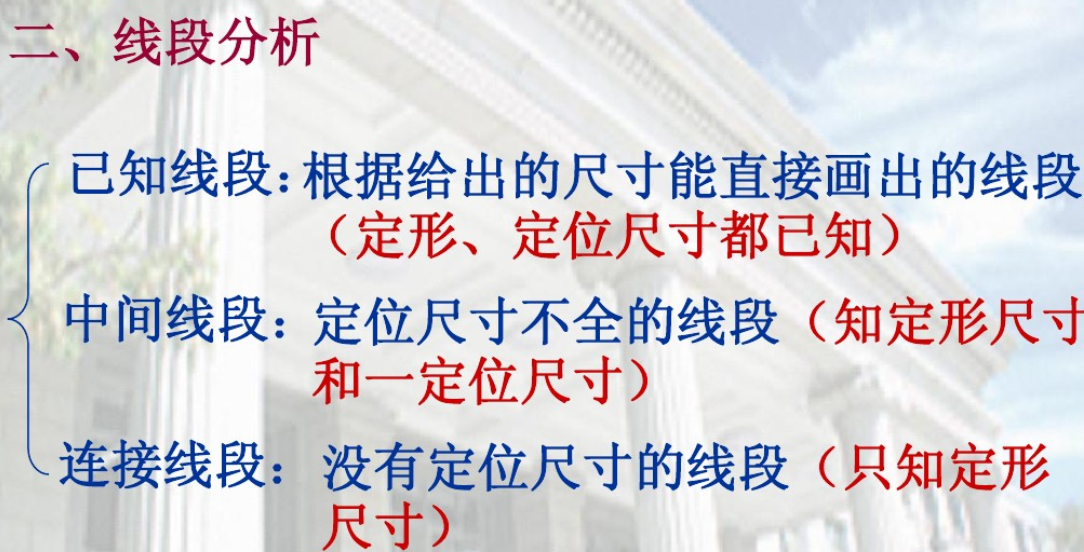

1.4平面图形的画法
一、尺寸分析
定形尺寸:确定平面图形上各部分形状大小尺寸(,的尺寸
定位尺寸:确定平面图形上各部分相对位置的尺寸,
